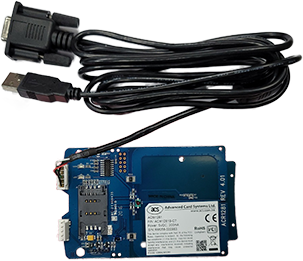

ACM1281S-C7

임베디드 시스템에 최적화된 13.56MHz 모듈형 리더기

ACM1281S -C7 리더기는 일체형(온보드) 안테나가 매립된 모듈형 리더기 입니다.

최대 848 kbps의 통신 속도를 지원하며 Serial  인터페이스를  지원합니다.


제품스펙 및 특징



 인터페이스

232 Serial

 동작범위

50 mm 이내 (태그의 안테나 사이즈 및 성능에 비례)

 동작 확인

  2 개의 LED램프(녹색,적색)

 주파수 대역

 13.56 MHz

 개발 환경

 PC/SC 표준  API 사용

 펌웨어 업그레이드

 USB포트를 통한 펌웨어 업그레이드 기능 지원

 SAM 슬롯

 PCB내에 1개의 SAM슬롯 기본 탑재 (ISO7816, T=0/T=1 프로토콜 지원)

 제품사이즈 및 중량

 106.6mm(가로)x67mm(세로)x16mm(두께), 20.8g

 IC카드읽기/쓰기 속도

 9.6~334 Kbps

 RF카드 읽기/쓰기 속도

 106Kbps, 212Kbps, 424Kbps, 848Kbps

 공급전압 및 전류

  5V DC, 최대200mA

  * Serial제품은 추가적인 아답터 없이 제품 내 USB 전원공급

 운용온도

  0℃~50℃

 호환규격/Certification

  ISO 7816 1/2/3, ISO14443 A and B, Mifare®, CE, FCC, RoHS, WHQL, MIC

 지원 Protocol

  ISO 14443 A and B, T=CL 프로토콜(ISO14443-part 4 )

 지원 O/S

  Windows® CE, Windows®, Linux®, MAC OS®, Solaris, Android™

 제품 보증기간

  2년 <워런티 정책 확인>

  * PCB위에 1개의 SAM 슬롯 기본 탑재

  * 펌웨어 업그레이드 가능

  * 지원가능카드
    - Mifare® card (Classics, DESFire,Ultralight)
    - ISO7816 T=0, T=1 프로토콜을 사용하는 MCU타입의 IC카드
    - ISO14443 A타입 카드(JCOP30 카드 등)
    - ISO14443 B타입 카드
      · Calypso 카드(Tango, CD Light, cd21, GTML2등)
      · ST카드(ST19XRC8E 등)
      · ATMEL AT88RF020

      · ASK CTS256/512B





제품활용분야

  - 전자여권/전자주민등록증/전자의료보험증 솔루션용

  - 전자화폐(대중교통카드 등)의 잔액 조회 및 충전
  - 근태관리 시스템(일반회사, 관공서, 병원, 건설업종 등)
  - 학교 및 학원 출결관리(문자발송) 시스템
  - 주차관리 및 결제 시스템
  - 회원/고객 관리 시스템(스포츠센터, 골프클럽, 수입카센터, 각업종의 VIP 관리 등)
  - PC 로그온 및 사용자 인증용(교통카드, 출입카드의 UID 활용)

  - 다양한 용도로 키오스크 및 자판기 탑재



Library package (Windows 전용)

Library
Win
1.0.0.1
107.1K
2021년 08월 24일

Library package (Linux 전용)

Library
Linux
1.0.0
97.2K
2021년 08월 24일

 - 구매하신 고객들에게 이메일 또는 CD 로 SDK를 제공합니다.
