솔루션

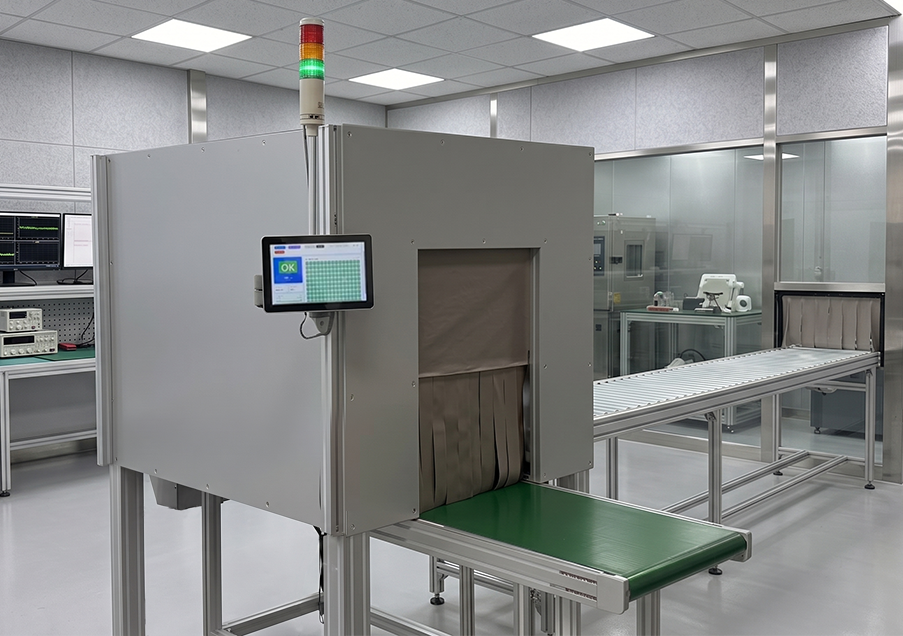

RFID TUNNEL SYSTEM
RFID 터널 시스템
물류 자동 검수 솔루션
대량 물품을 한 번에 인식하는 RFID 기반 자동 검수 시스템.
수작업 검수를 대체하여 물류 처리 속도와 정확도를 동시에 혁신합니다.
수작업 검수를 대체하여 물류 처리 속도와 정확도를 동시에 혁신합니다.
100%
자동화
300+
동시 태그 인식
99.9%
인식률
Introduction
시스템 개요
💡 정의
RFID 터널 시스템은 터널형 구조를 통해 외부 태그의 오인식을 방지하고, 인식 영역을 명확히 구분하여 다수의 RFID 태그를 동시에 정확하게 인식·검증하는 자동화 설비입니다.
🎯 도입 목적
- • 인식 정확도 향상: 차폐 구조를 적용하여 외부 태그 오인식 방지
- • 작업 효율 개선: 수작업 검수 공정을 자동화하여 처리 속도 향상
- • 데이터 신뢰성 확보: 데이터베이스 연동을 통한 오배송 감소
Operation Process
동작 프로세스
6단계 자동화 검수 워크플로우
1
터널 진입
박스/제품이 컨베이어를 통해 터널 내부로 진입
2
입출구 차단
차폐 커튼이 닫히며 내부를 외부 전파와 격리
3
RFID 인식
다중 안테나로 태그 일괄 스캔
4
데이터 검증
마스터 데이터와 실시간 비교 검증
5
결과 표시
OK/NG 결과를 시각화하고 상태 알림
6
배출
검증 완료 후 다음 공정으로 이동
Key Features
핵심 특징
99.9%
고정밀 인식
차폐 구조 및 다중 안테나 기술 적용
▸ 외부 오인식 제거 및 99.9% 이상 인식률 확보
300+
대량 동시 처리
단일 사이클 내 수십~수백 개 태그 인식
▸ 물류 처리량 비약적 향상
REAL-TIME
시스템 확장성
ERP/WMS 등 상위 시스템과 유연한 연동
▸ 실시간 재고 관리 및 데이터 자동화 구현
EASY
사용자 편의성
직관적 터치 UI 및 시각화
▸ 작업자 교육 최소화 및 현장 대응력 강화
🔧
맞춤형 커스터마이징
공간 및 처리 물품 크기에 따른 설계 변경으로 다양한 산업 현장에 최적화
System Configuration
시스템 구성
RFID TUNNEL SYSTEM
🏗️
기계 및 차폐 구조
- • 산업 환경용 금속 외장
- • 입·출구 차폐 커튼
- • 컨베이어 벨트 연동
📡
RFID 하드웨어
- • UHF 리더기 (900MHz)
- • 4방향 다중 안테나
- • 고감도 태그 인식
💻
제어 및 인터페이스
- • 산업용 PC 및 터치 모니터
- • PLC 기반 제어 연동
- • OK/NG 경광등/부저
Product Options
제품 사양 및 옵션
고객 운영 환경과 처리 물량에 따라 최적화된 옵션을 제공합니다
기본형
STANDARD사이즈1000×1600×1800mm
적용 환경소형 물류 / 단일 박스 처리
태그 인식~10개
기본 구성품
- • RFID 시스템 및 차폐 쉴드
- • 경광등 (3색+부저)
- • 산업용 터치 PC
맞춤형
CUSTOM사이즈환경 맞춤 제작
적용 환경물류센터 / 대량 처리 환경
태그 인식최대 300개
확장 옵션
- • 다중 안테나 시스템 및 릴레이 확장
- • 자동 컨베이어 연동
- • MES/ERP 시스템 연동 개발
Applications
적용 분야
물류센터
출고 검수 자동화 및
대량 입고 확인
제조 공정
부품 재고 관리,
공정 간 이력 추적
유통 창고
박스 단위 입출고 관리
및 재고 실사
의류/패션
대량 의류 박스
일괄 검수 및 분류
Expected Benefits
기대 효과
💰
인건비 절감
검수 인력 효율화 및
단순 반복 업무 자동화
✅
오류 제로화
수작업 실수 방지로
물류 품질 및 신뢰도 향상
📊
데이터 자산화
전산 기록을 통한
체계적 물류 관리 시스템 구축
