ACM1552U-Z 소형 시리즈
모듈형 13.56MHz NFC 리더기 | USB 인터페이스 | ISO14443 A&B Part 1~4 | ISO15693 | ISO18092 | 소형 모듈 | Apple VAS | Google Smart Tap

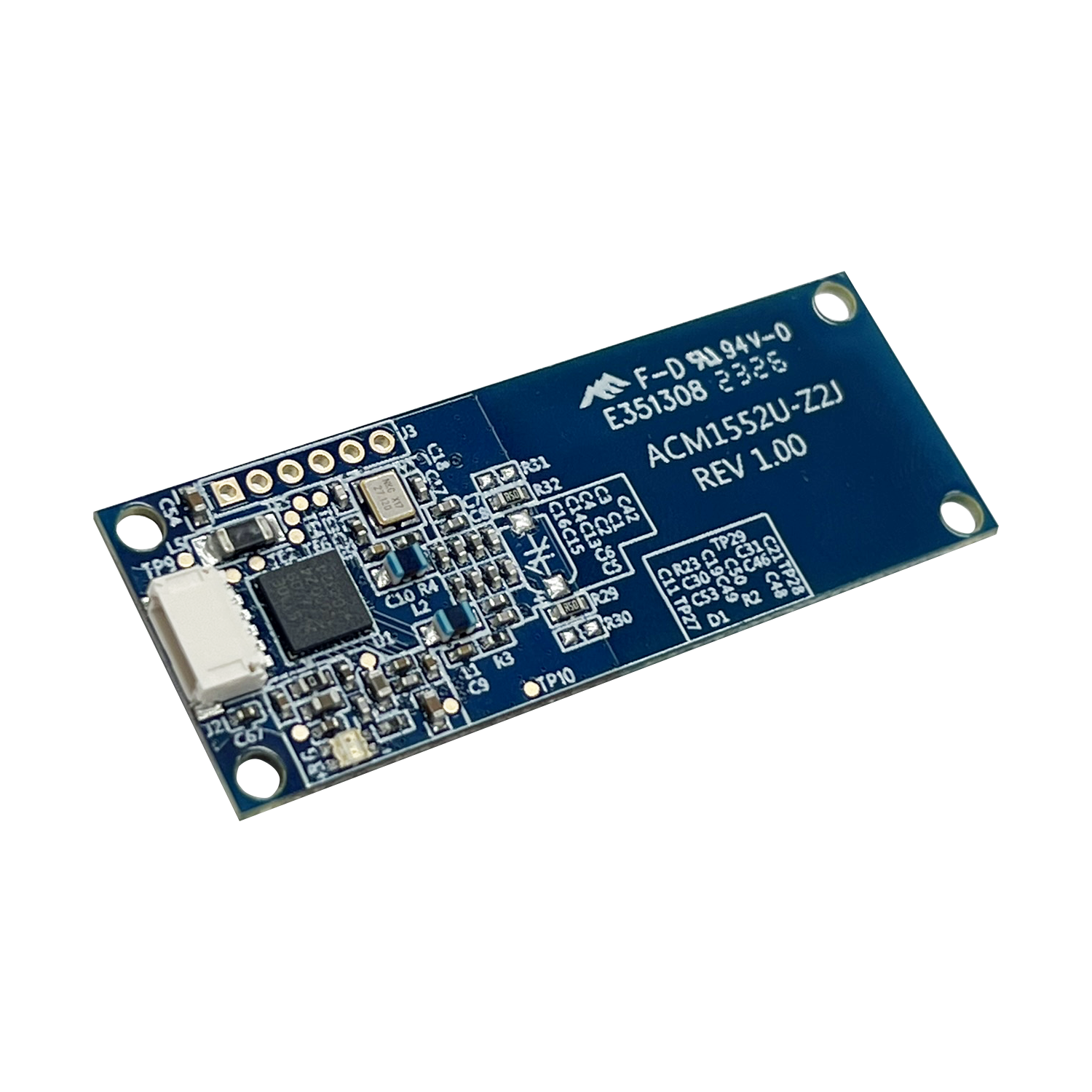

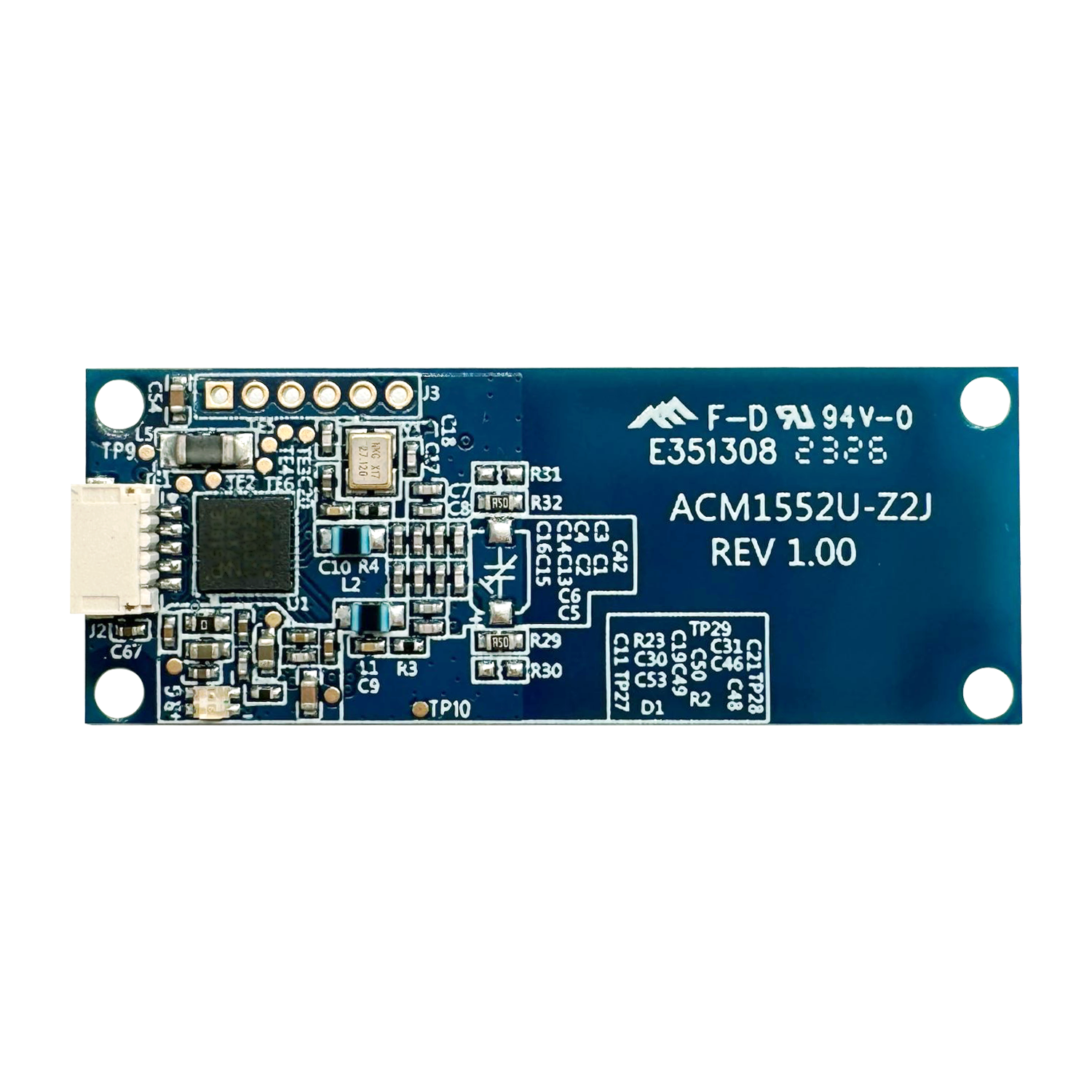

ACM1552U-Z 시리즈는 소형 모델로
CCID 및 PC/SC 호환과 최대 848kbps의 고속 통신을 제공, ISO 14443 Type A&B (Part 1-4), ISO 15693, ISO 18092 NFC 표준을 모두 지원합니다.
자판기, 키오스크 등 다양한 애플리케이션에 통합 가능한 소형 모듈형 리더기입니다.

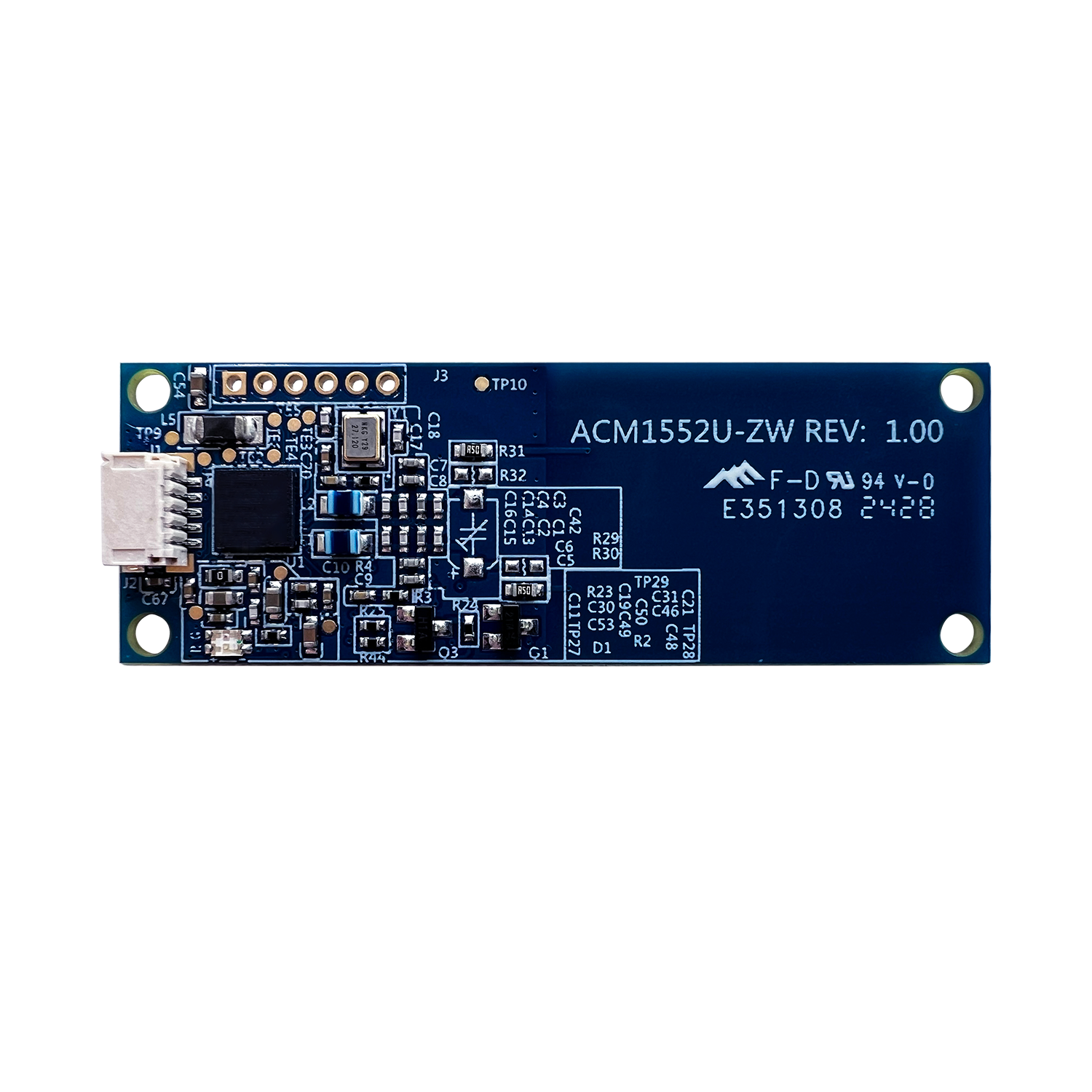

ACM1552U-ZW는 Apple VAS, Google Smart Tap 프로토콜 인증을 지원하는 NFC 리더기로, iOS 및 Android에서 가상 패스를 간편하게 사용할 수 있습니다.
■지원 NFC 모드
• 스마트 카드 리더/라이터 (Smart Card Reader/Writer)
• 카드 에뮬레이션 (Card Emulation)
• 키보드 에뮬레이션 (HID Keyboard Emulation)
| 리더기 | 인터페이스 | 리더기 |
|---|---|---|
| ACM1552U-Z2 | USB 인터페이스 | 소형 사이즈 모듈 |
| ACM1552S-ZW (WalletMate II Mini) | USB 인터페이스 | 소형 사이즈 모듈 |
제품스펙 및 특징
|
항목 |
ACM1552U-Z2 |
ACM1552U-ZW (WalletMate) |
||
|---|---|---|---|---|
| 비접촉식 스마트 카드 인터페이스 | ||||
| 인식거리 | 50mm (태그와 안테나 사이즈에 따라 다름) | |||
| 지원 표준 | ISO 14443 Type A&B Part 1-4, ISO 15693, ISO 18092 NFC | |||
| 지원 카드 타입 | MIFARE Classic®, DESFire®, Ultralight®, Plus®, FeliCa, Topaz | |||
| 작동 주파수 | 13.56MHz | |||
| 읽기/쓰기 속도 | 106/212/424/848 kbps (ISO 14443), 26 kbps (ISO 15693) | |||
| 출동 방지 | 지원 | |||
| 지원 NFC 모드 | Card Reader/Writer, Keyboard Emulation, Card Emulation | |||
| USB 인터페이스 | ||||
| USB 프로토콜 | USB CCID | |||
| USB 커넥터 | 5pin JST | |||
| USB 속도 | USB 2.0 Full Speed (12 Mbps) compatible with USB3.0 | |||
| 펌웨어 업그레이드 | USB 포트 지원 | |||
| 물리적 특성 | ||||
| 크기(mm) | 52mm x 20mm x 5.7mm | 57mm x 20mm x 6.3mm | ||
| 무게 | 3.4g | 3.9g | ||
| USB 케이블 길이 | 1.0m, 분리 가능 (요청 시) | |||
| 전원 공급 | 5V 최대 200mA | |||
| 상태 표시 | ||||
| LED | 1 x Programmable LED (Blue & Green) | |||
| 운영 조건 | ||||
| 온도 | 0°C - 60°C | |||
| 습도 | 최대 90% (비응축) | |||
| 신뢰성(MTBF) | 500,000 시간 | |||
| 인증/규격 준수 | ||||
| 인증 | IEC/EN 62368, CE, FCC, VCCI, RoHS, REACH, WEEE, WHQL | |||
| Libraries & Tools | ||||
| Libraries | - | Apple VAS API, Google Smart Tap API, CT-API | ||
| Tool | - | ACS VAS Test Tools with API Software Development Kit | ||
| 장치 드라이버 운영 체제 지원 | ||||
| 운영체제 지원 | Windows®, Linux®, macOS, Android™ | |||
| 제품 보증기간 | <워런티 정책 확인> | |||
제품활용분야
ACM1552-ZW
- APPLE PAY, GOOGLE PAY 활용가능한 모든 솔루션
- Smart Wallet Pay 결제 시스템
ACM1552-Z2
- 전자여권/전자주민등록증/전자의료보험증 솔루션용
- 근태관리 시스템(일반회사, 관공서, 건설업종 등)
- 출결관리 및 호원관리 시스템(학원, 스포츠센터, 골프클럽, 수입카센터, 각 업종의 VIP관리 등)
- PC로그인 및 사용자 인증용(교통카드, 출입카드의 UID 활용)
ACR1552U-ZW SDK
| 소프트웨어 인스톨러 | 1. 참조 메뉴얼
2. 도구 & 유틸리티 A. QuickView 2.08 B. Script Tool 5.02 C. ACS Smart Card and Reader Tool D. Keyboard Configuration Tool V100 E. ACS CCID PC/SC Driver
3. 샘플 코드 A.카드 및 판독기와 통신하는 데 사용되는 기본 명령을 보여 줍니다. B. 다음 프로그래밍 언어로 제공됩니다. Java (JDK8) MS Visual Basic (.NET framework 4.7.2)MS Visual C# (.NET framework 4.7.2) MS Visual C# (.NET framework 4.7.2) MS Visual C++ (.NET framework 4.7.2) |
| SDK 운영 체제 지원 |
|
